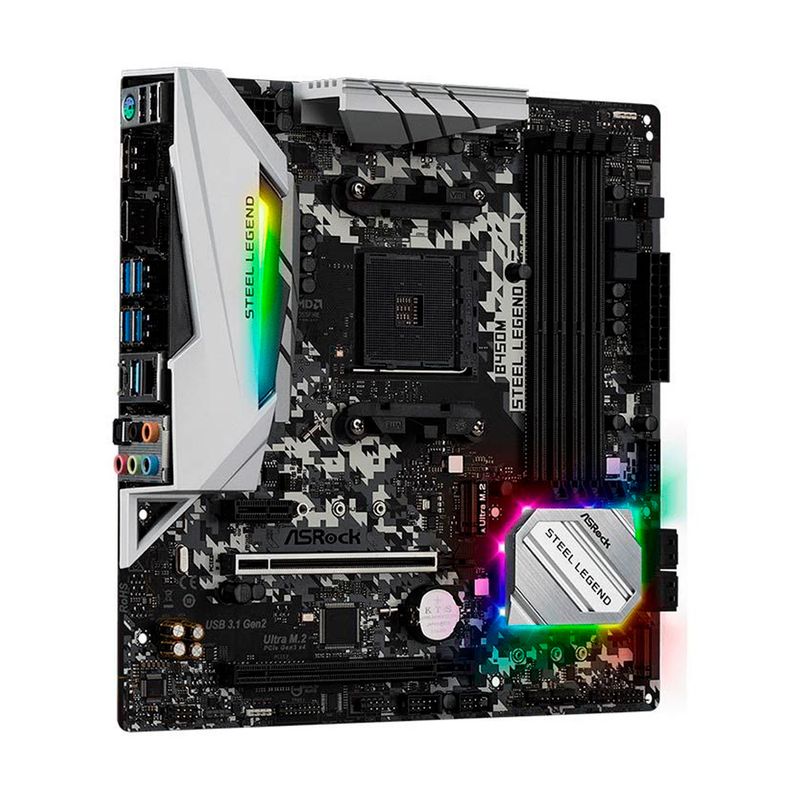

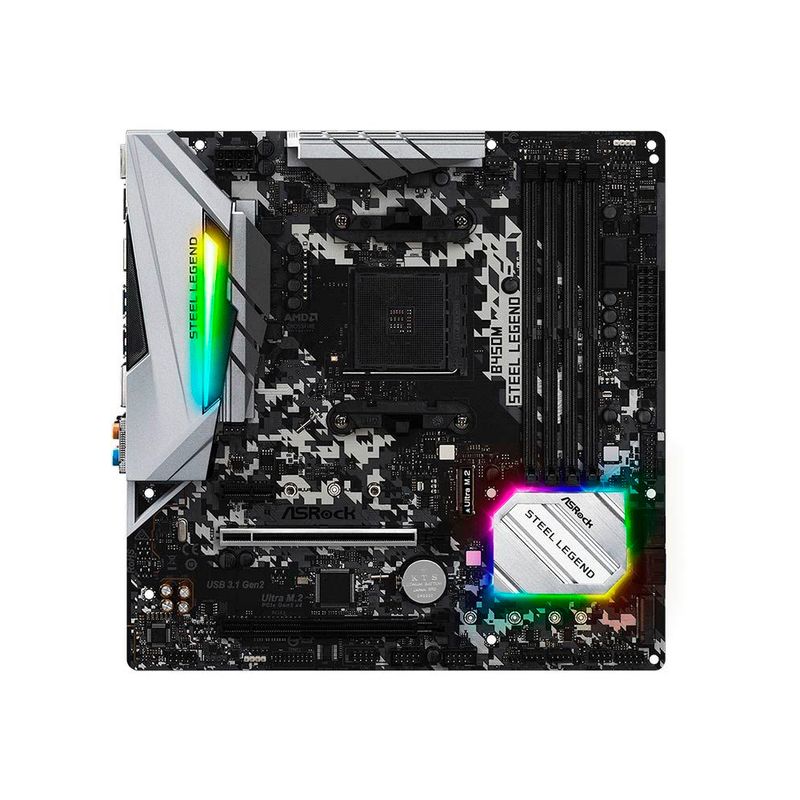

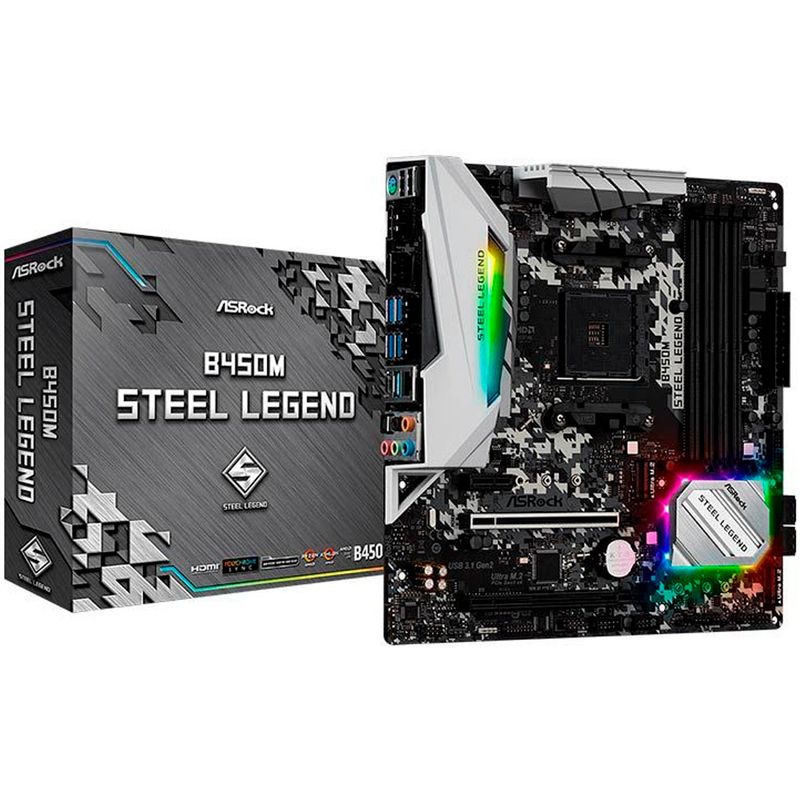

Placa Mãe B450M Chipset B450 AM4 DDR4 Steel legend Asrock

Placa Mãe B450M Chipset B450 AM4 DDR4 Steel legend Asrock



Marca

AsRock

Modelo

B450M STEEL LEGEND

CPU

Soquete AMD AM4

Design Digi Power

6 design de fase de energia

Chipset

AMD Promontory B450

Memória

Tecnologia de Memória Dual Channel DDR4

4 Slots DDR4 DIMM

CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3533+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *

CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *

AMD As CPUs da série Ryzen (Raven Ridge) suportam memória sem buffer DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133

Máx. capacidade de memória do sistema: 64GB

Contato de ouro de 15μ em slots de DIMM

* Para CPUs da série Ryzen (Raven Ridge), o ECC é suportado apenas com CPUs PRO.

Bios

128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue

Suporta "Plug and Play"

Acordos de ativação de conformidade com ACPI 5.1 - Suporta jumperfree

Suporte a SMBIOS 2.3

DRAM Multi-ajuste de tensão

Gráficos

Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *

DirectX 12, Pixel Shader 5.0

Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB. * *

Dual saída de gráficos: Suporte HDMI e DisplayPort 1.2 portas por controladores de imagem independentes

Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz

Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)

Suporta HDCP 1.4 com HDMI 1.4 e Portas DisplayPort 1.2

Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2

Áudio

7.1 CH áudio HD com Content Protection (Realtek ALC892 Audio Codec)

Premium Blu-ray de áudio de apoio

Suportes Proteção contra Surtos

Nichicon Belas Áudio Série Ouro Caps

PCB Isolar Blindagem

Camadas PCB individuais para R / L de áudio Canal

Gold Audio Jacks

LAN

PCIE x1 Gigabit LAN 10/100/1000 Mb / s

Realtek RTL8111H

Suporta Wake-On-LAN

Suporta Proteção Lightning / ESD

Suporta Eficiência Energética Ethernet 802.3az

Suporta PXE

Slots

CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)

1 x Slot PCI Express 3.0 x16 (modo PCIE2: x16)

1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)

CPUs AMD Ryzen (Raven Ridge)

1 x Slot PCI Express 3.0 x16 (modo PCIE2: x8) (Se você usar o APU série Athlon 2xxGE, o slot PCIE2 funcionará no modo x4).

1 x slot PCI Express 2.0 x16 (PCIE3: modo x4)

CPUs AMD Athlon série

1 x Slot PCI Express 3.0 x16 (PCIE2: modo x4)

1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)

1 x Slot PCI Express 2.0 x1

Suporta AMD Quad CrossFireX ™ e CrossFireX ™

Armazenamento

4 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

1 x Soquete Ultra M.2 (M2_1), suporta o tipo de chave M 2242/2260 / 2280 Módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Summit, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon 2xxGE e Raven Ridge 2)

1 x Tomada M.2 (M2_2), suporta o tipo M Key 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s

Conectores

1 x Conector de porta COM

1 x Conector de TPM

1 x Conector de intrusão de chassi

1 x LED de alimentação e Conector de alto-falante

1 x Conector de LED RGB

1 x Conector de LED endereçável

1 x AMD Fan LED Header

1 x Conector da Ventoinha da CPU (4 pinos)

1 x Conector da Ventoinha da Bomba de Água / CPU (4 pinos) (Controle de Velocidade do Ventoinha Inteligente)

3 x Conectores da Ventoinha da Bomba de Água / Chassis ( 4 pinos) (Controle Inteligente da Velocidade do Ventoinha)

1 x Conector de alimentação ATX de 24 pinos

1 x Conector de alimentação de 8 pinos 12V

1 x Conector de áudio do painel frontal

2 x USB 2.0 Headers (suporte 4 portas USB 2.0) (Suporta proteção ESD)

1 x USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (Suporta proteção ESD)

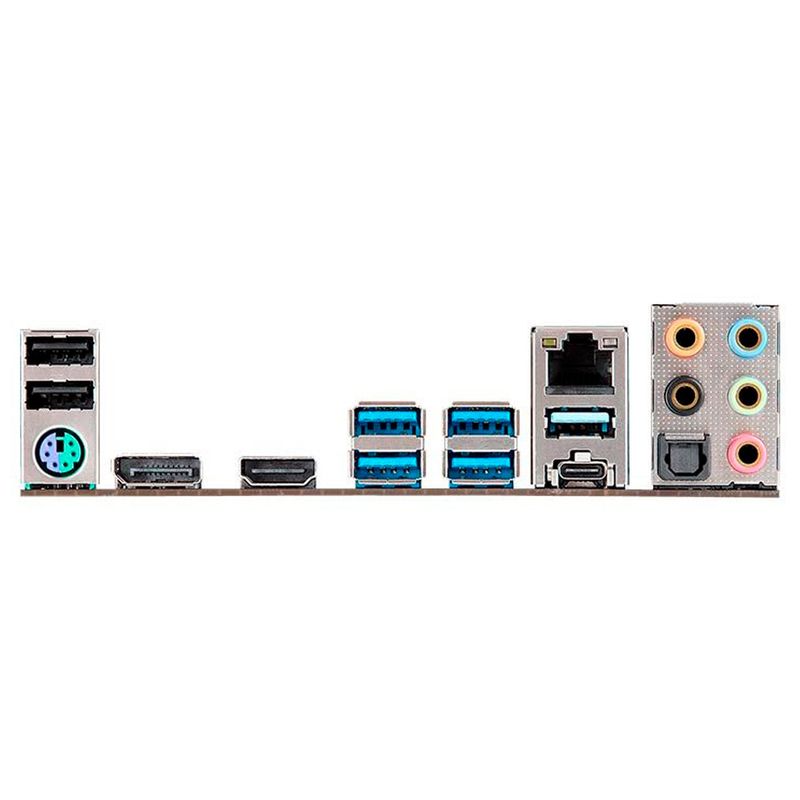

Painel Traseiro

1 x Porta PS / 2 para mouse / teclado

1 x Porta HDMI

1 x DisplayPort 1.2

1 x Porta de saída SPDIF óptica

2 x Portas USB 2.0 (suporta proteção ESD)

1 x Porta USB 3.1 Gen2 tipo-A (10 Gb / s) (Suporta proteção ESD)

1 x Porta USB 3.1 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)

4 x Portas USB 3.1 Gen1 (suporta proteção ESD)

1 x Porta RJ-45 LAN com LED (ACT / LINK LED e SPEED LED)

Entradas de áudio HD: Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)

Software e UEFI

Software

ASRock A-Tuning

ASRock Polychrome SYNC

ASRock XFast LAN

UEFI

ASRock Full HD UEFI

ASRock Instant Flash

Instalador ASRock Easy RAID

Monitor de Hardware

Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventoinhas de Bomba de Água

Tacômetro de Ventoinha: CPU, CPU / Bomba de Água, Ventoinhas de Chassi / Bomba de Água

Ventoinha Silencioso (Ajuste automático da velocidade do Ventoinha pelo CPU): CPU, CPU / Ventoinhas da bomba de água, chassi / bomba de água

Ventoinha Controle de velocidade múltipla: CPU, CPU / Bomba de água, Ventoinhas da Chassi / Bomba de Água

Detecção CASE OPEN

Monitoramento de tensão: + 12V, + 5V, + 3.3V, Vcore

Recursos Únicos

ASRock USB 3.1 Gen2

Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)

Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)

Super liga ASRock

Dissipador de calor em liga de alumínio XXL

Afogador de potência 60A

Nichicon 12K bonés pretos (100% Japão fez capacitores de polímeros condutores de alta qualidade)

I / O Armadura

Sapphire PCB preto

high Density tecido vidro PCB

2 onças de cobre PCB

slot ASRock Aço

ASRock Ultra M2 (PCIe Gen3 x4)

ASRock pico total de Protecção ( para todas as portas USB, de áudio, LAN)

ASRock Live Update e APP Shop

AMD StoreMI

Formato

Micro ATX, 24.4 cm x 24.4 cm
